MLTC/ MLXC/MLDC变压器控制箱工频耐压试验台产品描述：

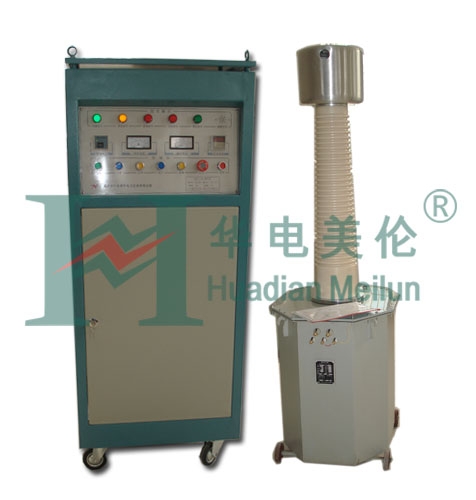

该设备图片型号：MLXC-5KVA试验变压器控制箱/YDJ-5/50油浸式轻型高压试验变压器，水电阻微安表为选配件。 MLXC-5系列试验变压器操作箱、工频耐压试验台-严格品质管控，优良设备生产，产品简介：MLXC-5KVA试验变压器控制箱MLXC-II试验变压器控制箱是我公司生产的轻型试验变压器的专用配套设备，该控制箱、台具有使用维修方便、性能使用可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路、变压器高压电机耐压修理等需要电力维修部门的设备。独有的电源空开保护装置，霍利韦尔HONEYWELL特别设计了自动数字式过电流保护装置。标准编号:DL/T 848.2-2004,高压试验装置通用技术条件：工频高压试验装置

YDJ-100KV高压试验变压器,TDM交直流高压试验变压器,YDC串级高压试验变压器,试验变压器,交流试验变压器,工频试验变压器,耐压试验仪,油浸式试验变压器，程控超低频高压发生器,轻型高压试验变压器,变频谐振耐压试验装置,耐压测试仪，

技术参数:3KVA-500KVA无级可调。精度：1级

电压：50KV/100KV、500KV

一、 概述：

MLXC/MXTC系列试验变压器控制箱（台）是根据高压试验变压器独特的使用范围而设计生产的，其功能有：

A、合闸声光报警；

B、计时声光报警；

C、电子式低压电流保护（箱式）；

D、高压电压直读；

E、耐压试验时间自由设定（数显）；

F、移动式结构（台式）

二、 工作原理：

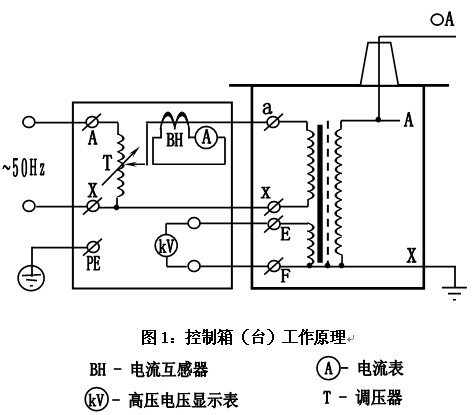

本系列控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），以获得所需要的试验高压电压值。其工作原理见图

技术参数、规格及选用配套

该控制箱（台）的容量是与调压器是与调压器的容量而标称，如果和试验变压器（短时30min以内工作制）配套工作，可根据中华人民共和国电力行业标准“DL474.4-92”之规定：P₀=0.75P选配。式中P₀—试验变压器容量；P—调压器容量。如用于电器专业工厂产品作批量试验，调压器容量应等于试验变压器容量，即：P₀=P。

控制箱（台）的型号及技术参数如表1配套高压试验变压器技术参数电话咨询

规格	容量（kVA）	电源			输出		外型尺寸（mm）	参考重量（kg）
规格	容量（kVA）	相数	电压（V）	频率（Hz）	电压（V）	电流（A）	外型尺寸（mm）	参考重量（kg）
MLXC-3	3	1	220	50	240	13.6	280x380x160	17
MLXC-5	5	1	220	50	240	22.7	280x380x160	20
MLTC-10	10	1	220	50	240	45.5	400x600x650	40
MLTC-15	15	1	220 380	50	240 430	68 39	400x600x720	50
MLTC-20	20	2	380	50	430	52.6	400x600x720	55
MLTC-30	30	2	380	50	430	78.9	400x600x920	79
MLTC-50	50	2	380	50	430	131.5	可选
