HDML-E450变压器感应耐压、局部放电及交流耐压试验装置
华电美伦电力500kV高压耐压变压器、高压试验设备、控制系统及辅助设施集成在专用汽车底盘上的移动式综合试验平台。它主要用于电力系统变电站、铁路牵引变电所等场所的。无局放变频电源可用于所有电气设备的交流耐压试验和局部放电试验。利用励磁变压器激发串联或并联谐振回路，通过调节变频电源的输出频率，使得回路中的电抗器电感L和试品电容C发生谐振，谐振电压即为试品上所加电压。或通过中间变压器直接输出至变压器初级进行感应耐压试验。
HDML-E450无局放变频电源是成套试验系统中的主要部件，该试验系统适用于：
1.1 电力变压器的感应耐压和局部放电试验。
1.2 互感器等交流耐压和局部放电试验。
1.3 电力电缆交流耐压试验。
1.4 GIS组合电器交流耐压试验。
1.5 断路器、隔离开关、绝缘子、套管等容性设备的交流耐压试验。
1.6 适用于大型发电机组工频耐压试验。
1.7 适用于大型地网测试用电源。

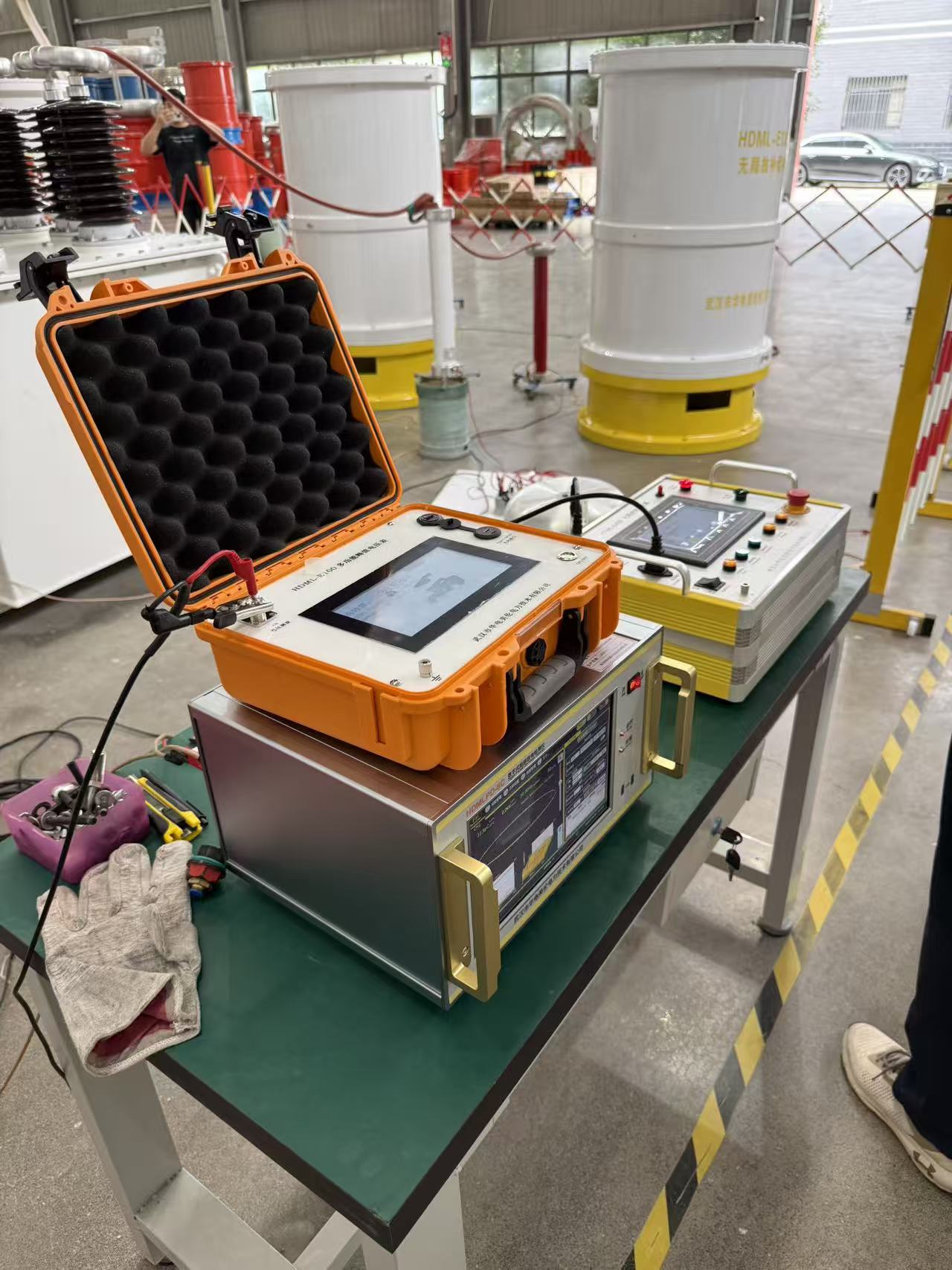

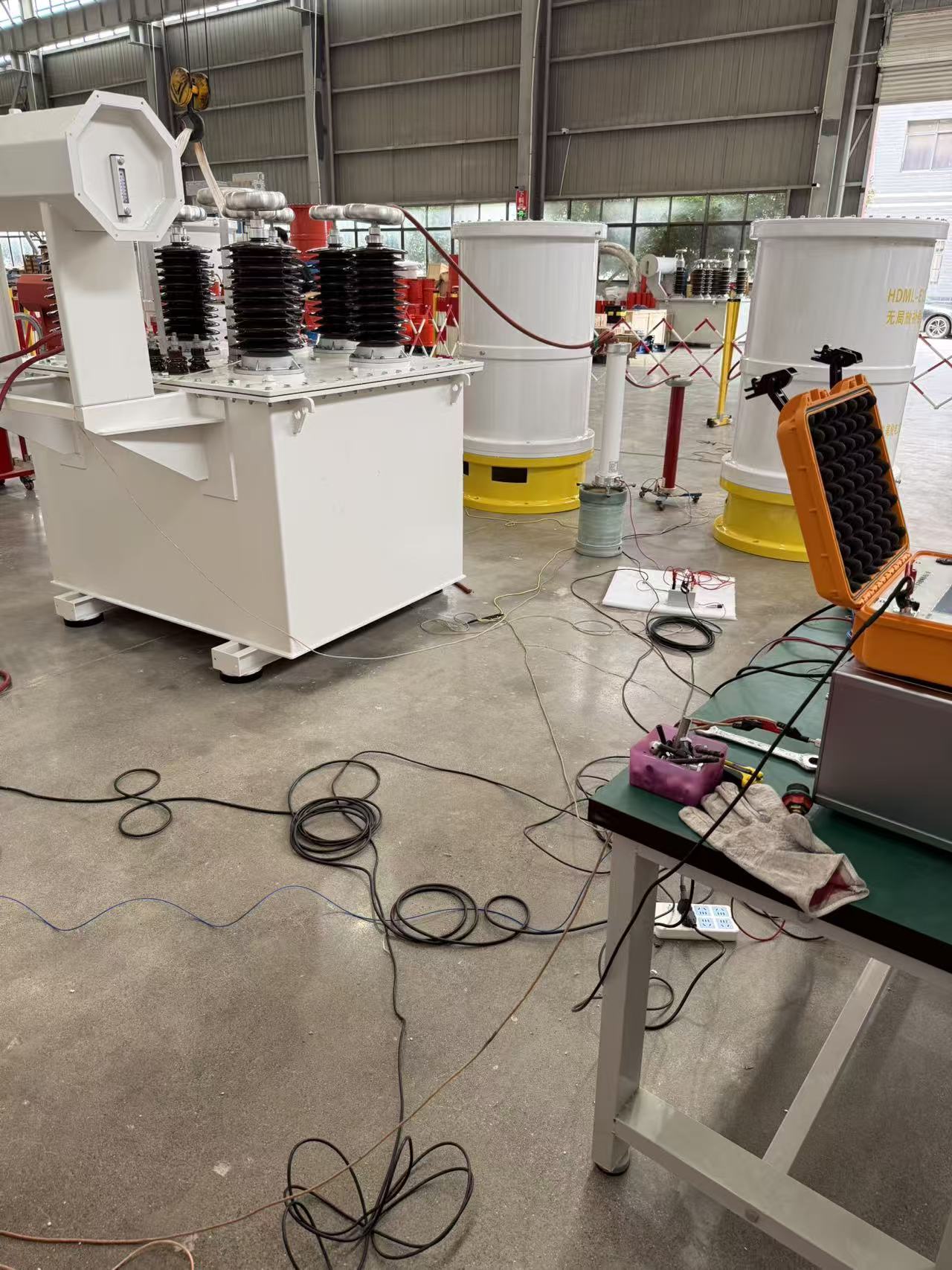

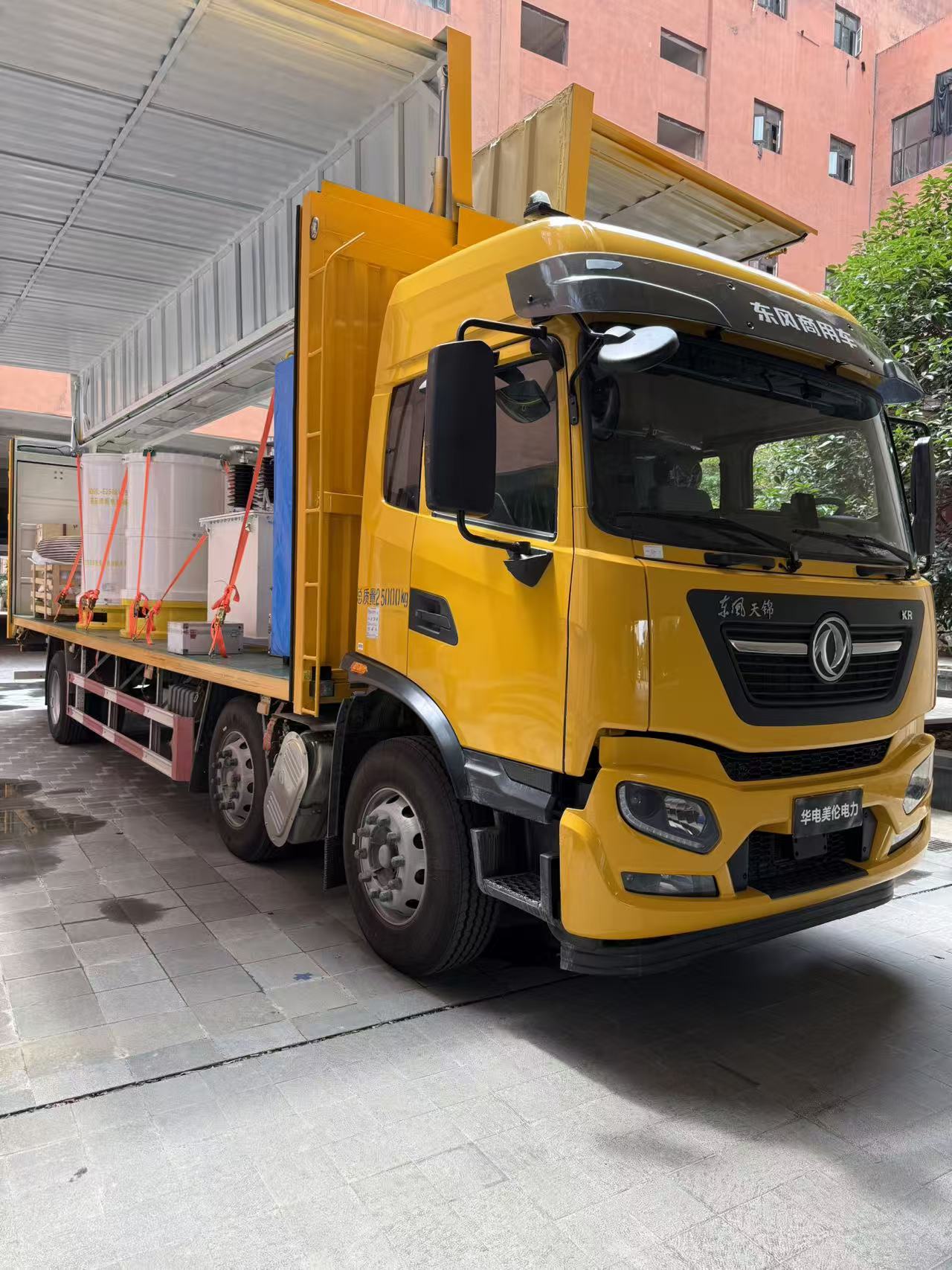

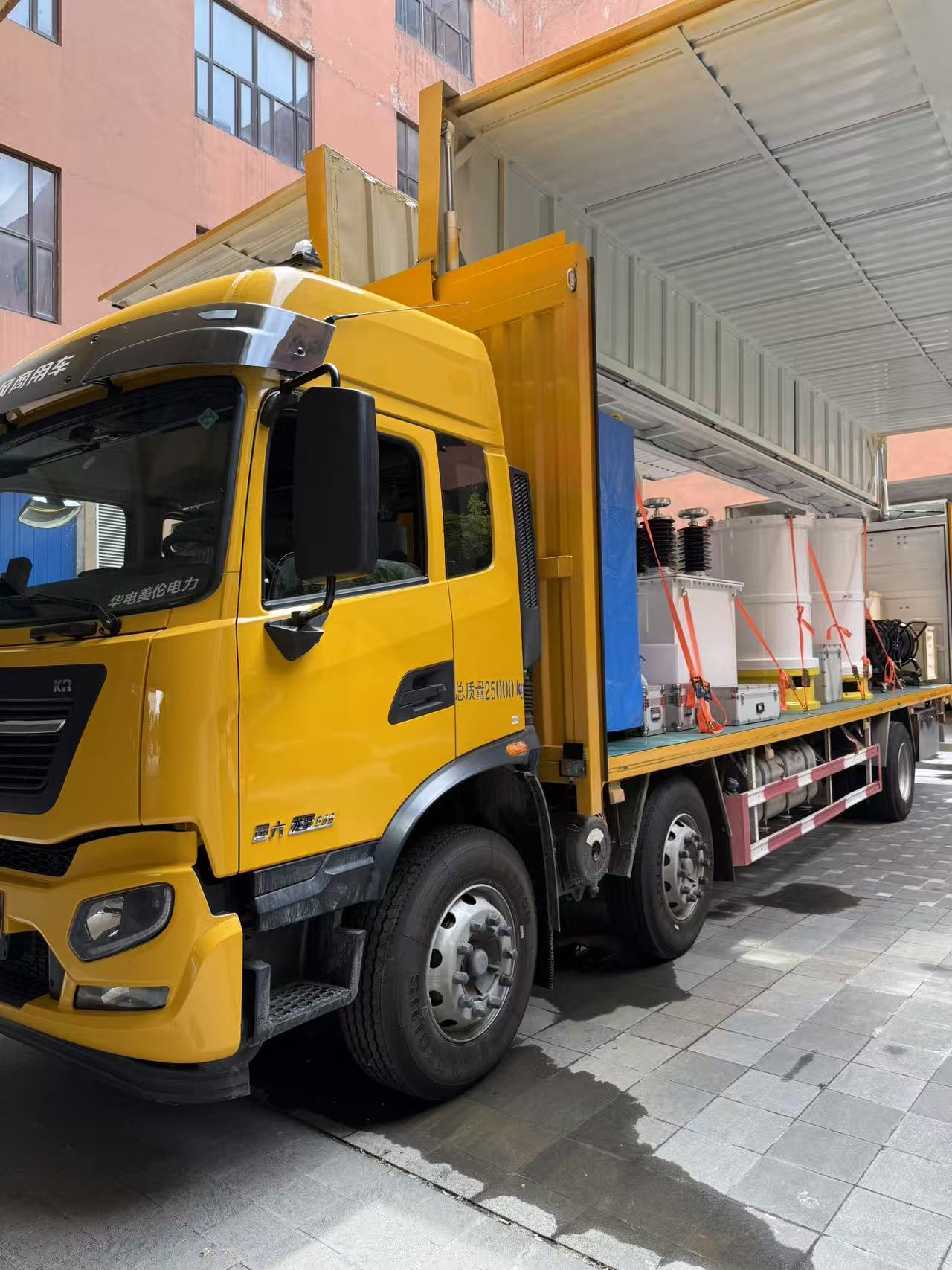

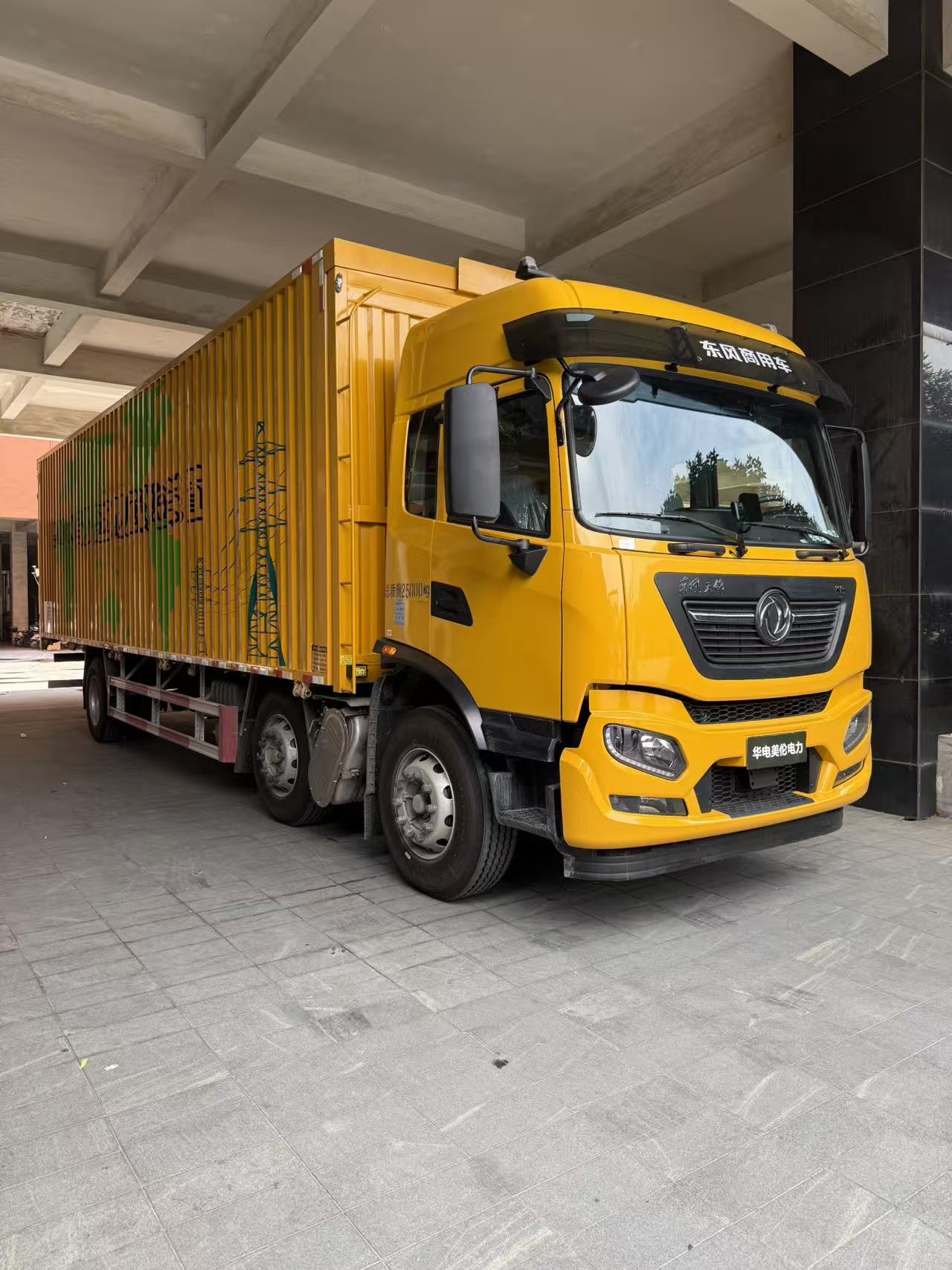

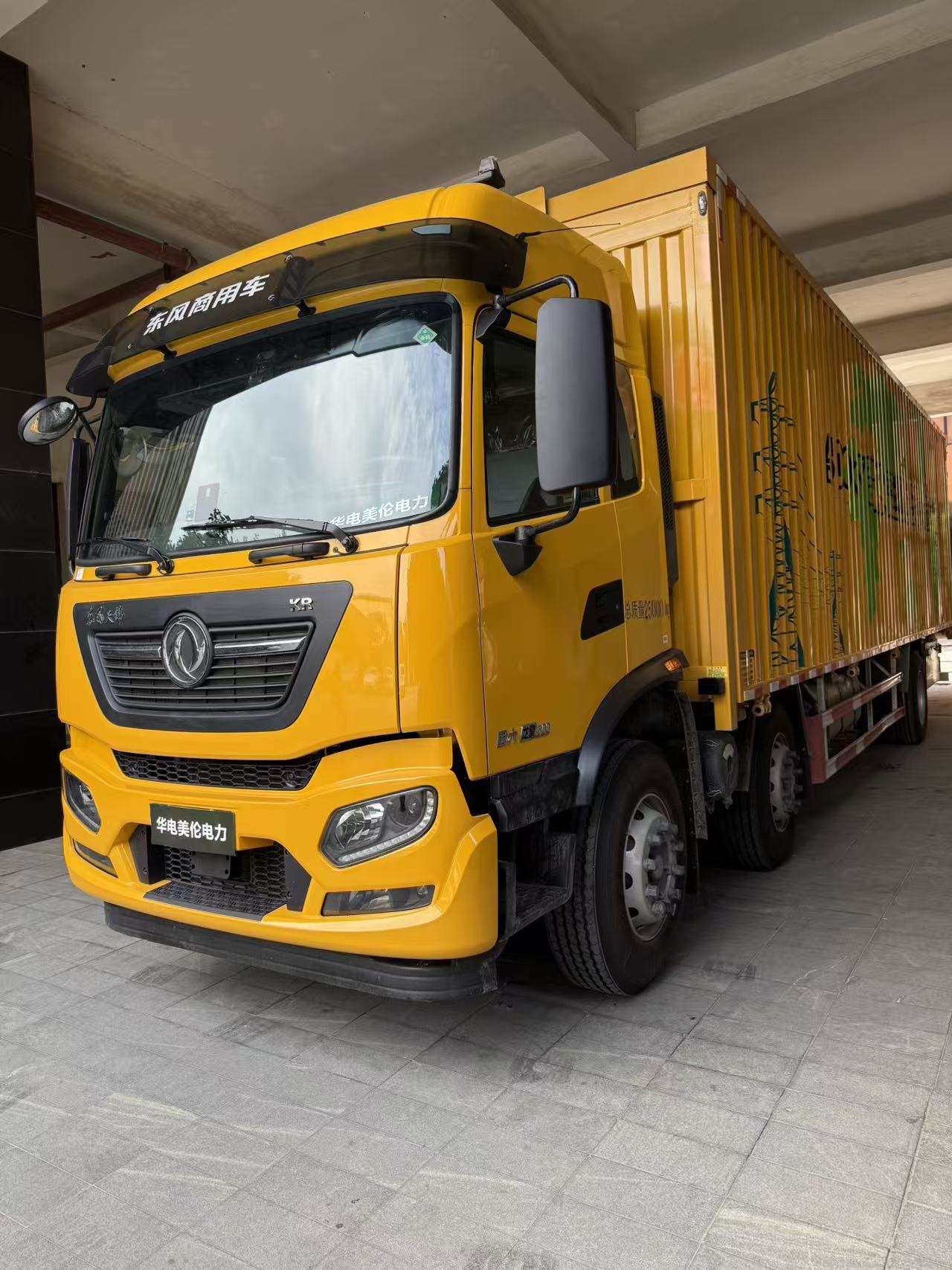

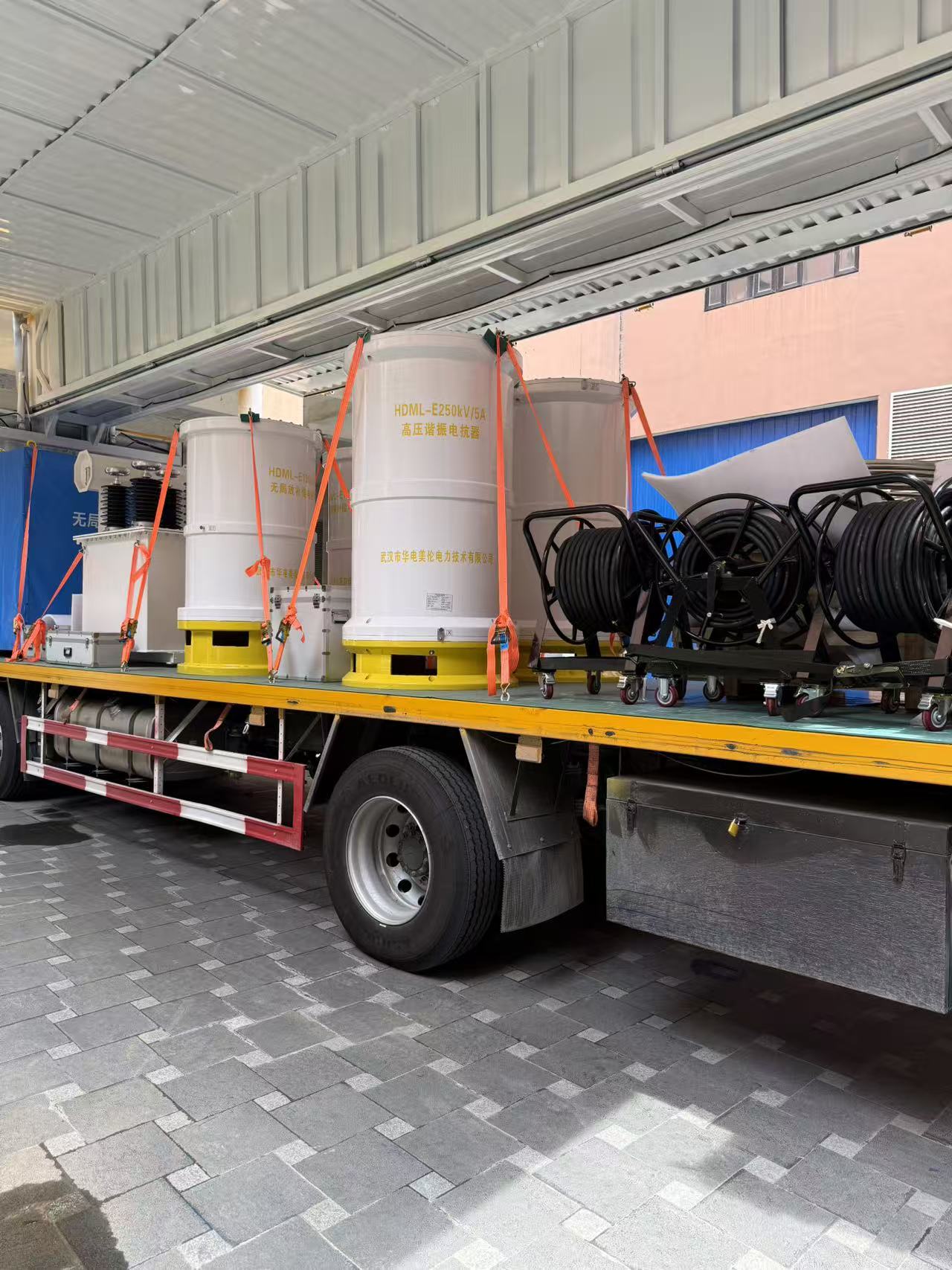

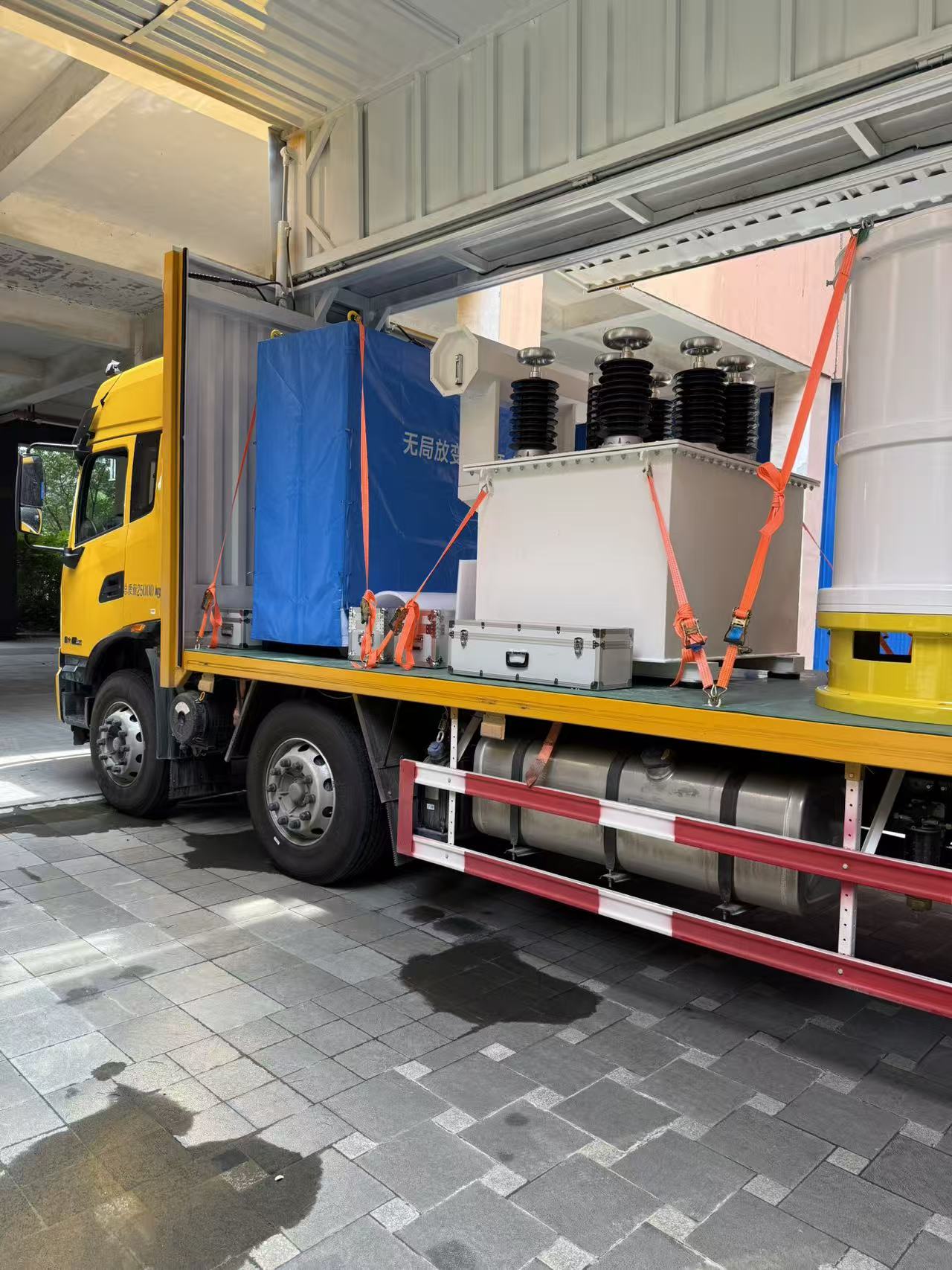

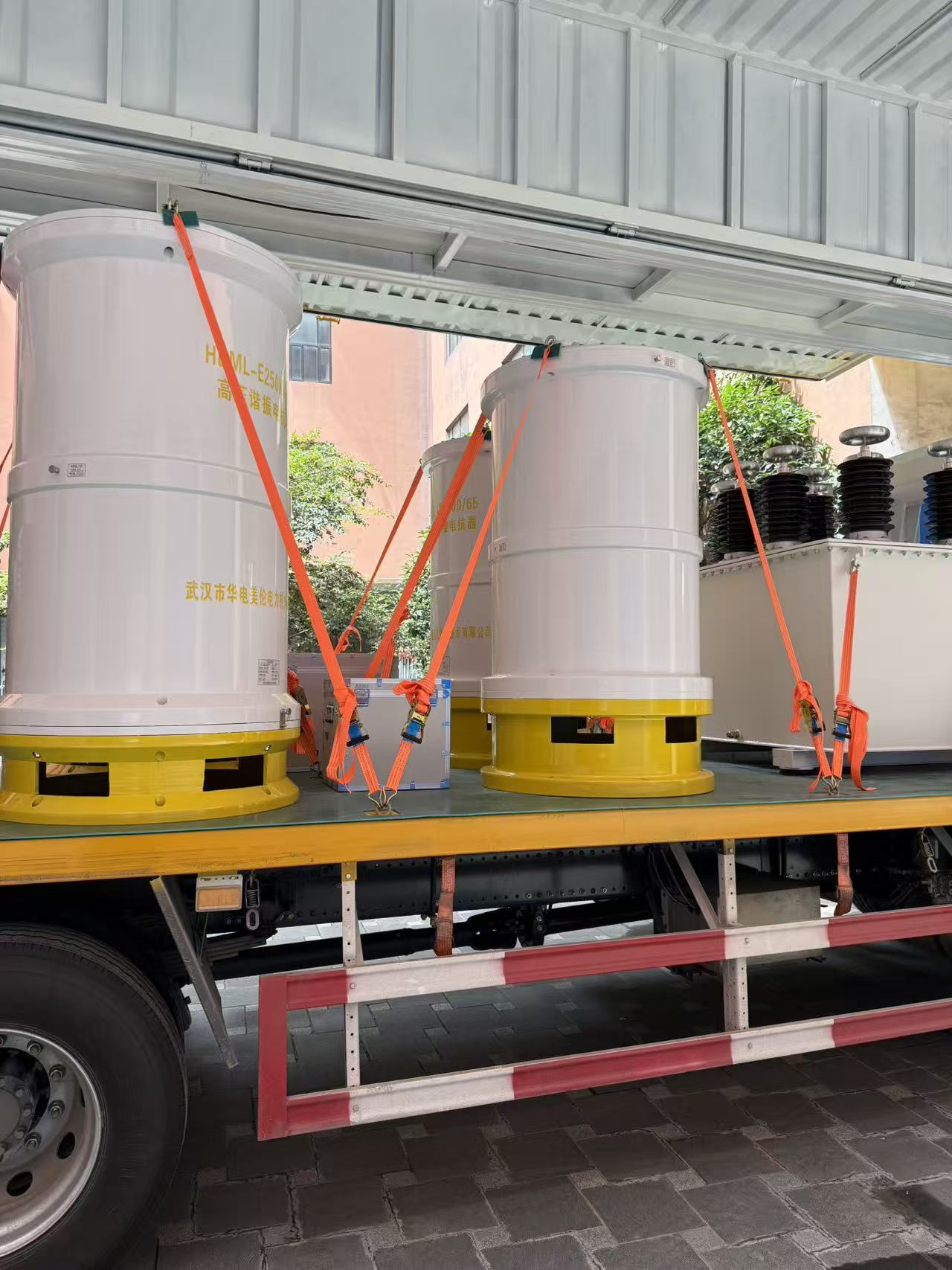

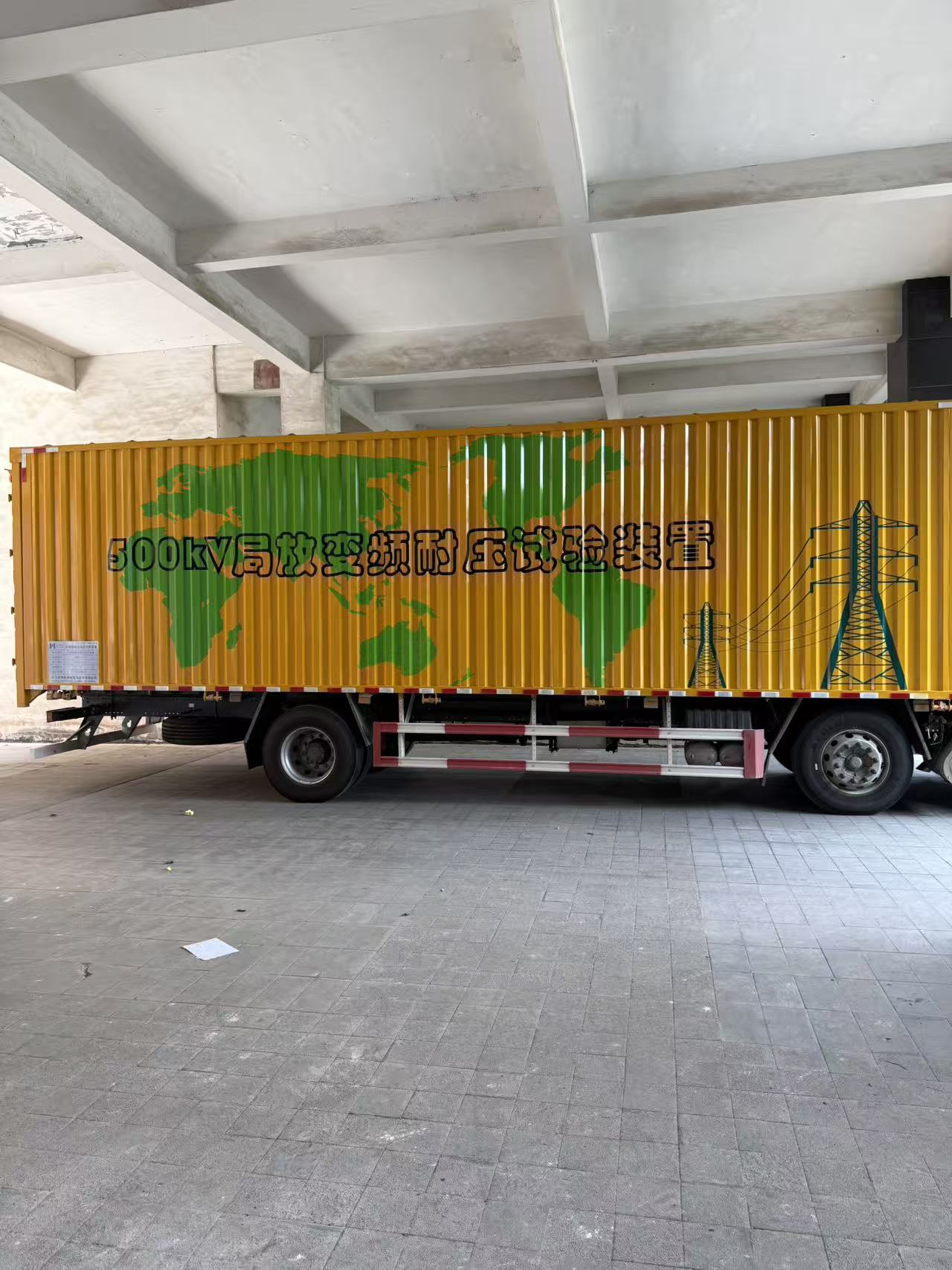

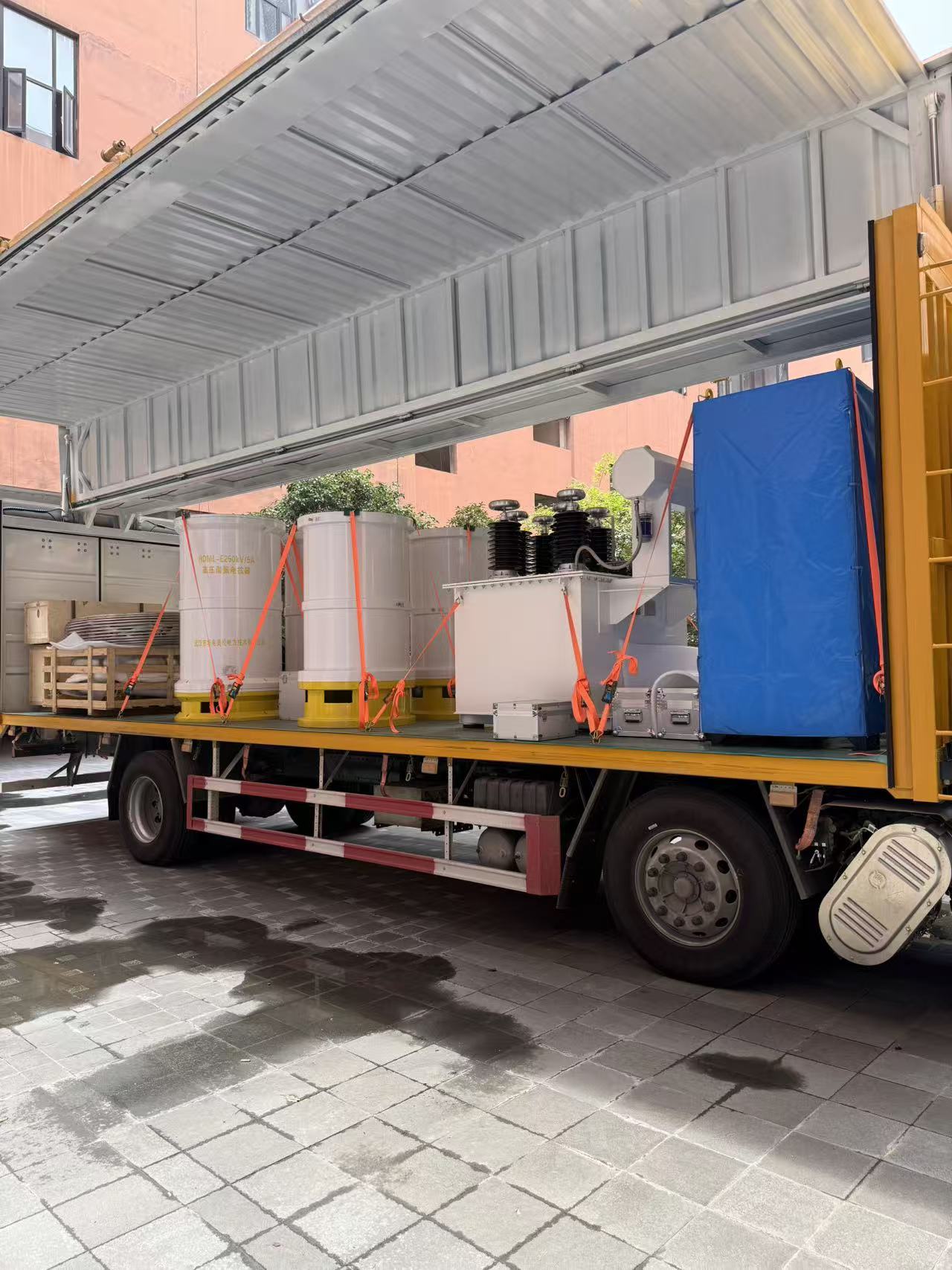

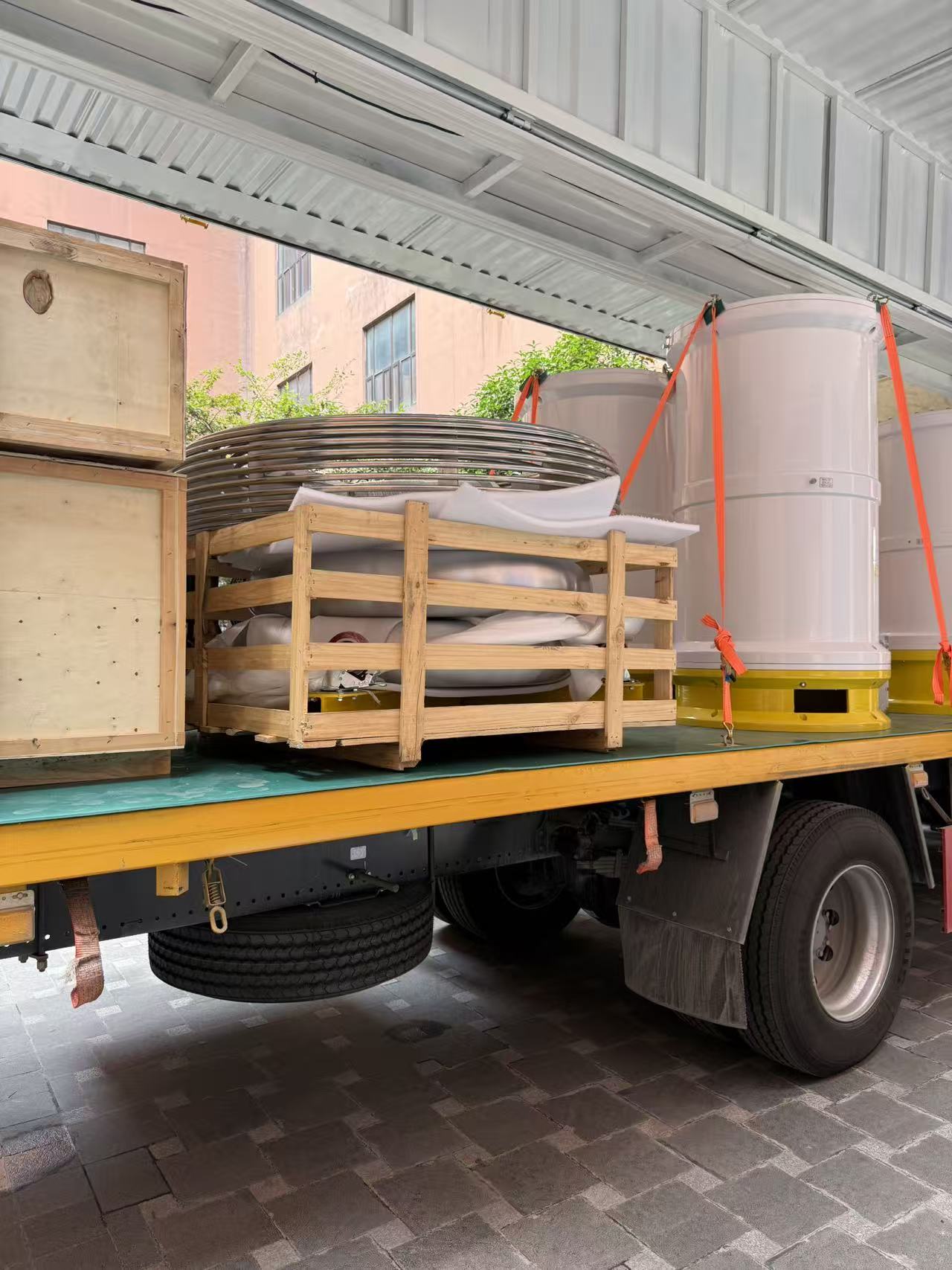

HDML-E450 局部放电全电压试验装置（含工程车一辆 东风天锦12米，全封闭特种集装箱式试验平台）
一、 装置适用范围
本试验系统采用正弦波高保真线性功率放大变频电源，达到无局放要求，变频电源输出波形为纯正正弦波，可满足以下试验要求。
1、满足 500kV/720MVA（低压≤66kV，空载损耗≤225kW）电力变压器的感应耐压及局放试验；
2、满足 220kV 及以下GIS、SF6 断路器的交流耐压试验，试验电压不超过 480kV。
3、满足≤1.5km 长 110kV/1000mm²交联电缆的交流耐压试验试验电压 128kV，加压时间 60min，每公里电容量 0.265μF/km。
4、满足≤1km 长 220kV/1600mm²交联电缆的交流耐压试验，试验
电压 216kV，加压时间 60min，每公里电容量 0.204μF/km。
序号 | 设备名称 | 规格型号 | 单位 | 数量 | 备注 |
1. | 无局放变频电源 | 台 | 1 | 无局放变频电源 | |
2. | 防尘罩 | 套 | 1 | ||
3. | 智能变频电源控制箱 | 套 | 1 | ||
4. | 铝合金包装箱 | 套 | 1 | ||
5. | 无局放励磁变压器 | HDML-ELCB450 | 台 | 1 | 无局放励磁变压器 |
6. | 并联连接排 | 套 | 1 | ||
7. | 无局放补偿电抗器 | HDML-E1300kVA/65kV | 台 | 2 | 无局放补偿电抗器 |
8. | 绝缘底座 | 个 | 2 | ||

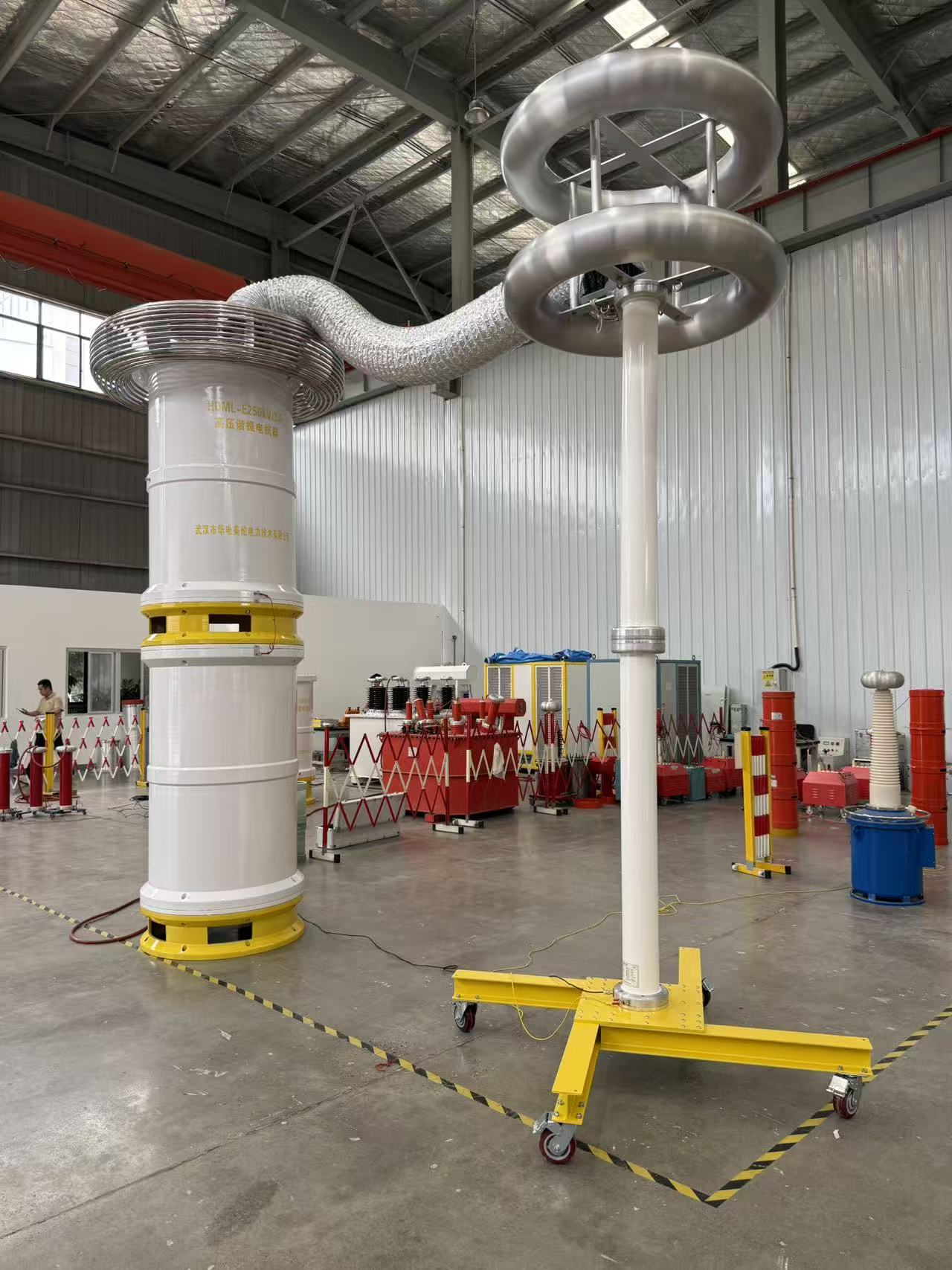

9. | 高压谐振电抗器 | HDML-E250kVA/5A | 台 | 2 | 高压谐振电抗器 |
10. | 绝缘底座 | 个 | 2 | ||
11. | 电抗器均压环 | 500kV | 套 | 1 | |
12. | 高压防晕导线 | φ300×5m | 根 | 2 | |
13. | φ300×10m | 根 | 1 | ||
14. | 电容分压器 | HDML-EA100V | 套 | 1 | 无局放电容分压器 |
15. | 铝合金包装箱 | 套 | 1 | ||
16. | 多功能峰值电压表 | HDML-E | 套 | 1 | |
17. | 分压器均压环 | 只 | 1 | ||
18. | 信号测量线 | 根 | 1 | ||
19. | 电容分压器 | HDML-E-500 | 节 | 2 | 电容分压器 |
20. | 铝合金包装箱 | 台 | 2 | ||
21. | 多功能峰值电压表 | HDML-E | 套 | 1 | |
22. | 分压器均压环 | 500kV双环 | 套 | 1 | |
23. | 信号测量线 | 根 | 1 | ||
24. | 支撑底座 | 十字形，带刹车 | 根 | 1 | |
25. | 铝合金附件箱 | 套 | 1 | 附件箱一 | |
26. | 控制光纤 | 20m（含光电转换器） | 根 | 2 | |
27. | 隔离电源插线板 | 10m | 根 | 1 | |
