直流高压发生器完整版技术方案直流耐压试验

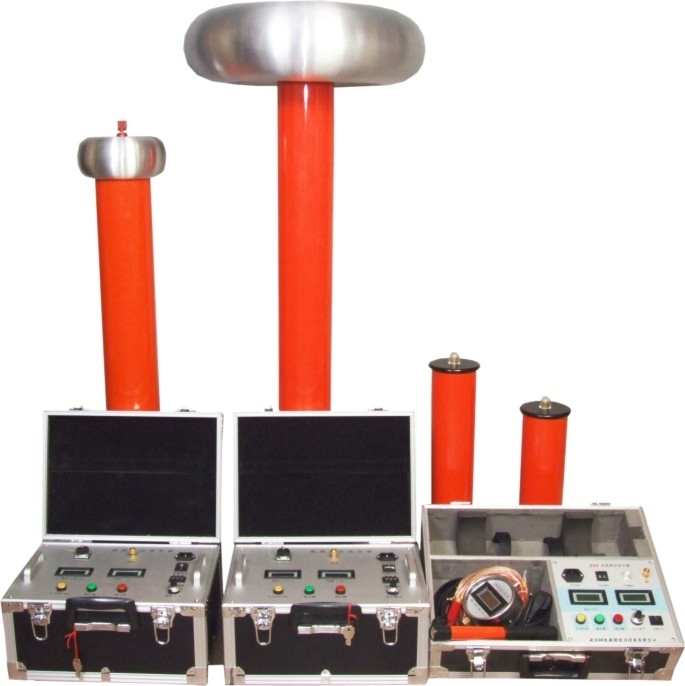

ZGF武汉华电直流高压试验器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

二、工作原理框图

三、主要技术参数特点

1．技术特点：

●机箱采用铝合金机箱。

●采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。

●采用电压大反馈，输出电压稳定度高，纹波系数≤3%。

●全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.5%±2个字），电流误差±（1.5%±2个字）。

●升压电位器零起升压。

● 0.75U_DC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.5%±2个字）。

●过压保护采用拔码设定，一目了然，误差±2%。

●倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。

● ZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。

2．技术参数：

2.1一体机
