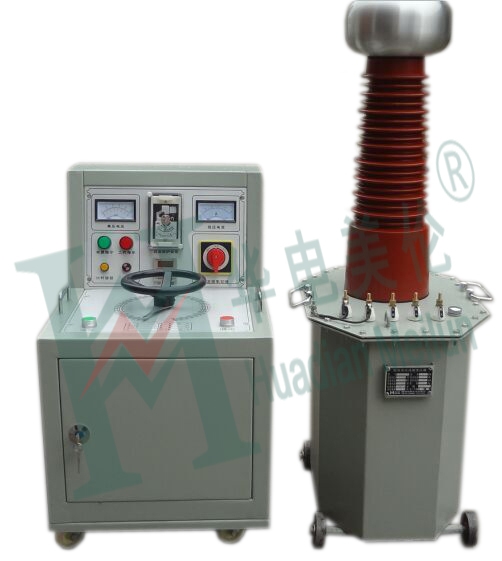

YDJ-10KVA/100KV油浸式高压试验变压器说明书

     YDJ、YDQ、TDM试验变压器主要技术完成电力输配电设备的交直流耐压,预防性实验高压交直YDJ系列轻型交流高压试验高压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的TDM系列轻型交直流高压试验变压器是在YDJ系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。打破苏联模式，体积非常轻便！采用新日铁硅钢片,铁损低，磁感应强度高，冲片性好，CD铁芯睡式设计提高防震能力，内注25#专用变压器绝缘油经过3道高温真空过滤,MIN进口新型密封圈防渗漏机理,使高压试验变压器绝缘性能更强,寿命更长,经久耐用.特别设计了自动数字式过电流保护装置。

二、产品型号含义

                 Y  D  J  C  Z —（G）—   ∕   X

试“验”变压器                                                     中压电压（KV）

“单”相                                                            额定高压电压（KV）

“交”流                                                            额定容量（KVA）

“串”级抽头

“中”压抽头                                                        “改”进型

            T  D  M  C  Z —（G）—   ∕   X

试验变压器                                                          中压电压（KV）

“单”相                                                            额定高压电压（KV）

交直流                                                              额定容量（KVA）

“串”级抽头

“中”压抽头                                                        “改”进型

三、产品结构：

YDJ、YDQ、TDM系列轻型高压试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。

图1：单台YDJ（G）、TDM（G）试验            图2：单台试验变压器内部结构图

变压器外部结构示意图

  1-短路杆D   2-均压球     3-高压套管    4-变压器提手

  5-油阀      6~7-次压输入a、x               8~9-测量端子E、F

  10-变压器外壳接地端        11-高压尾X            12-高压输出A

  13-高压硅堆               14-变压器油           15-铁芯

  16-次低压绕组            17-测量绕组         18-二次高压绕组

在YDJ（G）、TDM（G）试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。YDJ（G）系列中无高压硅堆。

四、       工作原理：

YDJ（G）、TDM（G）系列轻型高压试验变压器为单相变压器，连结组I. I. 用工频220V（10KVA以上为380V）电源接入∕XC∕TC（为本公司生产的试验变压器专用设备，详细资料请见其具体使用说明书）系列操作箱（台），经操作箱内自耦调压器（50KVA以上调压器外附）调节至0-200V（或0-400V）电压输出至YDJ（G）、TDM（G）试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

1、          单台YDJ（G）试验压器的工作原理图见图3

图3：单台YDJ（G）高压试验变压器原理图

2、         单台TDM（G）试验变压器的工作原理图见图4，图中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得工频高电压，作为交流输出状态；取消短路杆时，作为直流输出状态。

图4：单台TDM（G）交直流试验变压器原理图

图中：D – 短路杆                 VD – 高压硅堆

3、         三台试验变压器串级获得更高电压的结线原理见图5。串级高压试验变压器有很大的优越性，因为整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用，又可分开成几套单台试验变压器单独使用。整套装置投资小，经济实惠。图5中，在级和第二级的每个单元试验变压器中都有一个励磁绕组A1、C1和A2、C2。在串级试验变器基本原理图中，低压电源加在试验变压器I的初级绕组a1x1上，单台试验变压Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1、C1给第二级试验变压器Ⅱ的初级绕组供电；第二级试验变压器Ⅱ的励磁绕组A2、C2给第三级试验变压器Ⅲ的初级绕组供电。第二级试验变压器Ⅱ和第三级试验变压器Ⅲ的箱体分别处在对地为1V和&l
