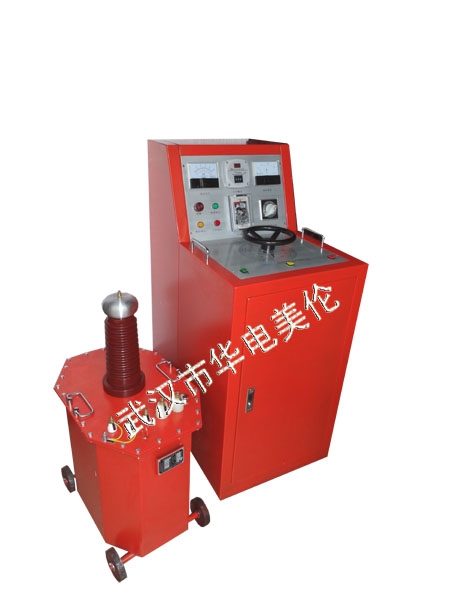

YDJ-5KVA-250KVA超轻超好油浸式轻型交直流试验变压器

全球超轻型高压试验变压器交直流油浸式、干式、充气式、SF6气体、无晕试验变压器、无局放变压器、串级变压器YDJ油浸式高压试验变压器华电美伦电力技术专业制造

YDJ试验变压器,标准编号:DL/T 848.2-2004,高压试验装置通用技术条件：工频高压试验装置适用于电力系统、电网地铁、铁路发电厂、工矿企业、石油化工、邮电部门、科研单位等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度耐压试验。

产品特性

严格品质管控，确保品质安全稳定采用进口先进设备打破苏联模式，体积非常轻便！采用新日铁硅钢片,铁损低，磁感应强度高，冲片性好，CD铁芯睡式设计提高防震能力，华电美伦电力技术内注25#专用变压器绝缘油经过3道高温真空过滤,MIN进口新型密封圈防渗漏机理,使高压试验变压器绝缘性能更强,寿命更长,经久耐用.霍利韦尔HONEYWELL特别设计了自动数字式过电流保护装置。美伦声光报警，过流过压保护装置，时间计算功能。

技术参数

额定容量：2-300KVA

单台额定输出电压：（AC）50、100、150、200、350KV

（DC）70、140、210KV

变压比：500/1、1000/1、1500/1、2000/1、3000/1

变压比误差：＜±1%

阻抗电压：＜8%

YDJ-100KV高压试验变压器,TDM油浸式交直流试验变压器,TDM交直流高压实验变压器,YDQ-100KV防渗漏油浸试验变压器,YDJ绝缘筒式试验变压器、异形直流高压试验变压器，YDJ油浸式轻型高压试验变压器变压器耐压试验变压器，YDQ交流串级试验变压器,GYC干式试验变压器,耐压试验仪,YDJ油浸式交流试验变压器，程控超低频高压发生器,交流高压试验变压器,变频谐振耐压试验装置,耐压机、直流除尘变压器耐压测试仪，干式高压试验变压器,YDQ充气式高压试验变压器.，工频试验变压器。工频耐压测试仪

一、产品概述
YDJ油浸轻型高压试验变压器是一种新型高压测试设备，本系列产品采用CD铁芯睡式设计提高防震能力，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所必备的试验仪器。
YDJ系列轻型高压试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的滤波电容、硅堆及高压直流微安表，美伦便可组装成直流高压试验装置，可以测量高压直流泄漏电流。

二、型号含义

三、原理图

四、结构（面板布置）

图2： MLXC控制箱面板布置

1—电源插座 2—数显时间继电器

3—电子电流整定器 4—启动、停止、计时按钮

5—高压电压指示表 6—低压电流指示表

7—信号灯、报警闪光灯 8—接线柱

图3：MLTC控制台面板布置

1—灯、报警闪光灯 2—报警器出音孔

3—电流保护继电器 4—高压电压指示表

5—数显时间继电器 6—启动、停止、计时按钮

7—低压电流表

五、技术要求
1、试验变压器使用环境要求：
1.1 输入电压：交流220V或380V，50Hz；
1.2 环境温度：-40℃～40℃；
1.3 相对湿度：≤85%（环境温度为25℃时）；
1.4 不含有化学性气体及蒸汽的环境中；
1.5 无爆炸性危险的气体中；
1.6 不受雨水浸入的场合下。
2、美伦技术参数

型号规格	容量KVA	低压输入		交流高压输出		直流高压输出 kV	测量变比
型号规格	容量KVA	电压 V	电流 A	电压 kV	电流 mA	直流高压输出 kV	测量变比
YDJ-1.5/50	1.5	200	7.5	50	30	70	500
YDJ-3/50	3	200	15	50	60	70	500
YDJ-5/50	5	200	25	50	100	70	500
YDJ-10/50	10	200	50	50	200	70	500
YDJ-20/50	20	400	28	50	400	70	500
YDJ-30/50	30	400	43	50	600	70	500
YDJ-50/50	50	400	72	50	1000	70	500
YDJ-10/100	10	200	50	100	100	140	1000
YDJ-20/100	20	400	28	100	200	140	1000
YDJ-30/100	30	400	43	100	300	140	1000
YDJ-50/100	50	400	72	100	500	140	1000
YDJ-100/100	100	400	144	100	1000	140	1000
YDJ-20/150	20	400	28	150	133	210	1000
YDJ-30/150	30	400	43	150	200	210	1000
YDJ-50/150	50	400	72	150	333	210	1000
YDJ-100/150	100	400	144	150	666	210	1000
YDJ-150/150	150	400	216	150	1000	210	1000
YDJ-50/200	50	400	72	200	250		1000
YDJ-100/200	100	400	144	200	500		1000
YDJ-200/200	200	400	288	200	1000	上一篇: 试验变压器技术文章下一篇: 高压试验变压器耐压试验步骤及判定方法公司地址：武汉市东西湖区万安国际企业大道1号楼邮箱：909252720@qq.com 邮编：430040 首页 \| 新闻中心 \| 产品中心 \| 服务支持 \| 工程案例 \| 关于我们 \| 联系我们扫码联系市场部总机：027-85369885 传真：027-83389022 手机联系人：徐经理15071112226 \| 法律声明 \| 版权声明 \| 鄂ICP备09018896号-1 鄂公网安备 42011202000206号版权所有© 2002-2023 武汉市华电美伦电力技术有限公司
