一、概述
YDJ系列油浸轻型高压试验变压器是根据机电部《高压试验变压器》标准在原同类产品基础上经过大量改进后而生产,是按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。特别适用于电力系统、工矿企业、科研部门、变压器电机耐压修理等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中重要设备。打破苏联模式,体积轻便!采用新日铁硅钢片,铁损低,磁感应强度高,冲片性好,CD铁芯睡式设计提高防震能力,内注25#专用变压器绝缘油经过3道高温真空过滤,MIN进口新型密封圈防渗漏机理,使高压试验变压器绝缘性能更强,寿命更长,经久耐用.特别设计了自动数字式过电流保护装置。。根据要求可以做大屏幕液晶显示带打印功能控制台。
1.1 产品分类
产品分为一体式装置和分体式装置两类。
1.2 产品型号
产品型号:
YDJ X--- XXX / XXX
装置额定输出电压(kV)
装置额定容量(kVA)
分体式(F)、一体化(Y)
工频高压试验装置
二、 产品结构
YDJ油浸式轻型高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上,高压绕组在外,这种同轴布置减少磁通,因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构,整体外形显得美观大方。其外部结构图见图1,内部结构图见图2。

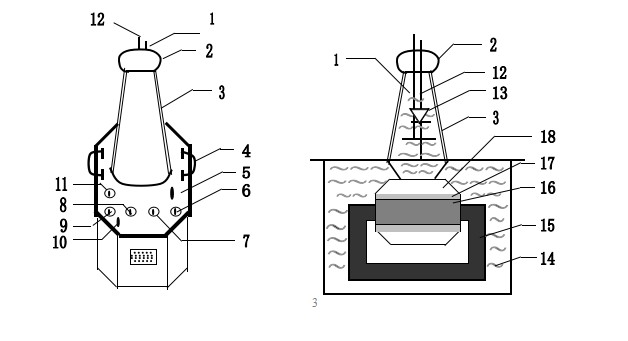

图1:单台试验变压器外部结构示意图 图2:单台试验变压器内部结构图
1—短路杆D 2—均压球 3—高压套管 4—变压器提手
5—油阀 6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端
11—高压尾X 12—高压输出A 13—高压硅堆 14—变压器油
15—铁芯 16—次低压绕组 17—测量绕组 18—二次高压绕组
在试验变压器中,a、x为低压输入端子,E、F为仪表测量端子,A、X为高压输出。
三、 工作原理

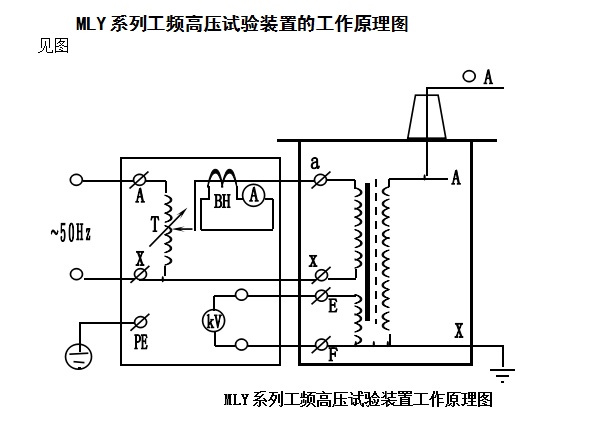

MLY系列工频高压试验装置由高压试验变压器和控制箱(台)组成,其中控制箱(台)是集调压器、测量、控制、保护及信号等部分组成的一体化装置。
高压试验变压器采用单框芯式铁芯,初级绕组绕在铁芯上,测量绕组和高压绕组采用绝缘筒绕制并套在初级绕组外,系同轴布置结构。通过调节控制箱(台)内的调压器输出电压,接入高压试验变压器的初级绕组,根据电磁感应原理,可获得需要的高压电压。

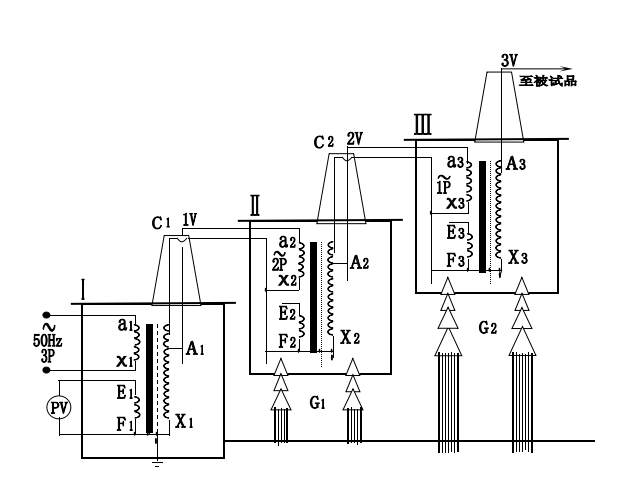

3.2 三台试验变压器串级获得更高电压的接线原理
图中:P—容量(kVA) V—电压(kV) G1、G2—绝缘支架
串级高压试验变压器有很大的优越性,因为整个试验装置由几台单台试验变压器组成,单台试验变压器容量小、电压低、重量轻,便于运输和安装。它既可串接成高出几倍的单台试验变压器输出电压组合使用,又可分开成几套单台试验变压器单独使用。整套装置投资小,经济实惠。图5中,在级和第二级的每个单元试验变压器中都有一个励磁绕组A1、C1和A2、C2。在三台串级试验变压器基本原理中,低压电源加在试验变压器Ⅰ的初级绕组a1x1上,单台试验变压器Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1、C1给第二级试验变压器Ⅱ的初级绕组供电;第二级试验变压器Ⅱ的励磁绕组A2、C2给第三级试验变压器Ⅲ的初级绕组供电。第二级试验变压器Ⅱ和第三级试验变压器Ⅲ的箱体分别处在对地为1V和2V的高电位上,所以箱体对地是绝缘的,试验变压器Ⅰ的箱体是接地的。这样级、第二级、第三级试验变压器对地的额定输出电压分别为1V、2V、3V;其额定容量分别为3P、2P、1P。
武汉油浸式试验变压器生产厂家、湖北高压试验变压器厂家、中国高压试验变压器公司、武汉油浸式高压试验变压器、湖北油浸式高压试验变压器、油浸式试验变压器华电美伦、武汉油浸式试验变压器公司、油浸式高压试验变压器、武汉试验变压器公司生产、武汉轻型高压试验变压器、武汉油浸式试验变压器公司生产、武汉交直流高压试验变压器、武汉交直流试验变压器公司生产。该产品别名:油浸式高压试验变压器 交直流高压发生器 交流油浸式高压试验变压器 油浸试验变压器厂家
型 号 | 容量 (KVA) | 高压电压 (KV) | 高压电流 (mA)) | 低压输入 | 变比 (高/仪) | 温升℃ (30分钟) | |
电压(V) | 电流(A) | ||||||
YDJQ-1.5/50 | 1.5 | 50 | 30 | 200 | 7.5 | 500 | 10 |
YDJQ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10 |
YDJQ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10 |
YDJQ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10 |
YDJQ-20/50 | 20 | 50 | 400 | 380 | 53 | 500 | 10 |
YDJQ-30/50 | 30 | 50 | 600 | 380 | 79 | 500 | 10 |
YDJQ-50/50 | 50 | 50 | 1000 | 380 | 12 | 500 | 10 |
YDJQ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10 |
YDJQ-10/100 | 10 | 100 | 100 | 200 | 50 | 1000 | 10 |
YDJQ-20/100 | 20 | 100 | 200 | 380 | 53 | 1000 | 10 |
YDJQ-30/100 | 30 | 100 | 300 | 380 | 79 | 1000 | 10 |
YDJQ-50/100 | 50 | 100 | 500 | 380 | 132 | 1000 | 10 |
YDJQ-20/150 | 20 | 150 | 133 | 380 | 53 | 1000 | 10 |
YDJQ-30/150 | 30 | 150 | 200 | 380 | 80 | 1000 | 10 |
YDJQ-50/150 | 50 | 150 | 333 | 380 | 132 | 1000 | 10 |
YDJQ-100/150 | 100 | 150 | 667 | 380 | 263 | 1000 | 10 |
YDJQ-50/200 | 50 | 200 | 250 | 380 | 132 | 1000 | 10 |
YDJQ-100/200 | 100 | 200 | 500 |
随机附件
1、产品合格证
2、产品保修卡
3、使用说明书
4、电源线(台式无)
